Công Suất Cực CaoMODEL ID: HSL4X-ARGB_HSL

Bộ Điều Khiển ARGB Happy Smart Light 4X

Bộ điều khiển ARGB công suất lớn gánh tải pixel matrix, trống led matrix, cờ led matrix sự kiện

Được thiết kế chuyên biệt chịu dòng cực lớn gánh tải các công trình LED chạy luồng phức tạp như Trống LED matrix, Cờ LED matrix sự kiện hay các mảng matrix pixel lớn. Được trang bị 4 cổng ra ARGB tích hợp diode cách ly chống dội ngược dòng và vi mạch Level Shifter nâng điện áp tín hiệu, thiết bị đảm bảo tín hiệu luôn ổn định, sắc nét và cực kỳ bền bỉ. Phiên bản mới nâng cấp X2 dung lượng bộ nhớ cho phép lưu trữ visual dài hơn, bổ sung vị trí hàn nút bấm riêng dễ thao tác, đồng thời hỗ trợ gắn thêm module Ethernet (ETH) và module thẻ nhớ SD để mở rộng kết nối và bộ nhớ.

Giá bán lẻ đề xuất:930.000 VND
Điện áp hoạt độngMạch chạy mức 5V, điều khiển LED đa dải DC 5V / 12V / 24V / 48V
Số lượng LED điều khiểnTối ưu vận hành 4.000 - 5.000 LED pixel
Mạch ra an toàn4 cổng ra ARGB có diode chống dội ngược dòng
Chống đấu nhầm cựcBảo vệ chống chập nguồn khi đấu nhầm cực âm/dương
IC chuyển mức logicLevel Shifter 3.3V lên 5V vuông vắn ổn định
Gánh tải tối đaCầu đấu đồng khối mạ niken gánh tới 30A liên tục
Giám sát nhiệt độFirmware mới báo nhiệt độ hoạt động của mạch theo thời gian thực
Bộ nhớ lưu visualNâng cấp X2 dung lượng, lưu trữ kịch bản visual dài hơn
Khe cắm mở rộngHỗ trợ gắn thêm module Ethernet (ETH) & module thẻ nhớ SD

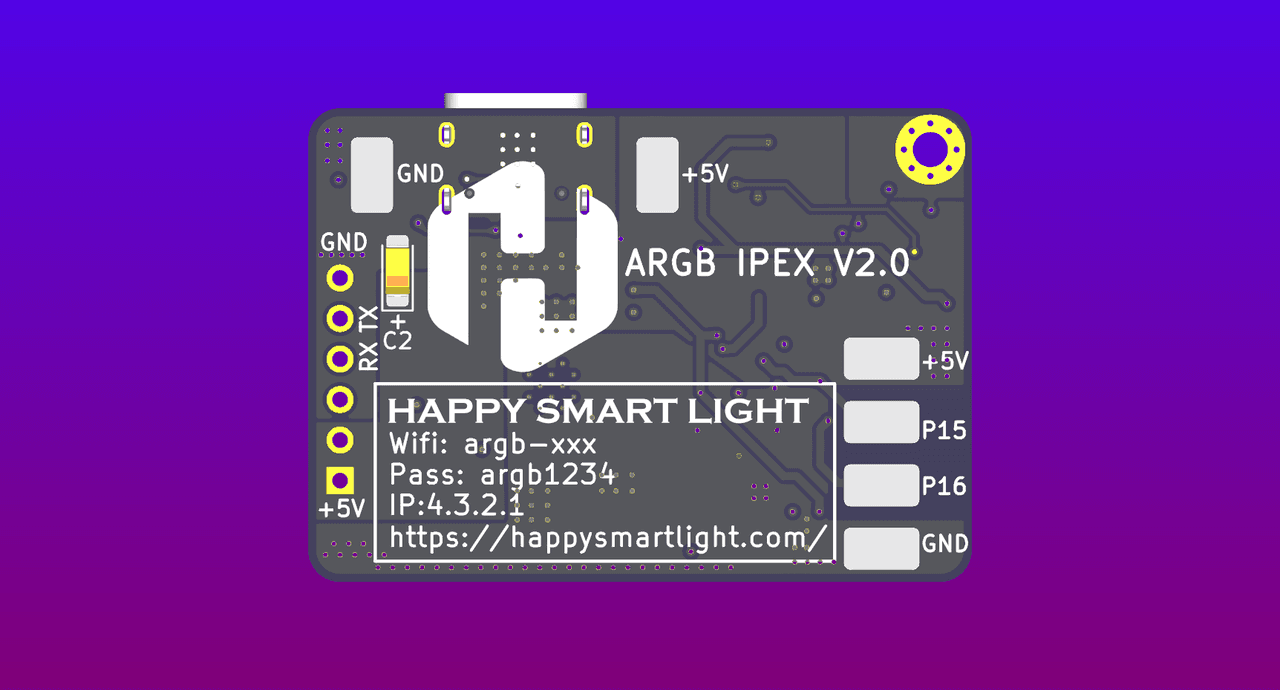

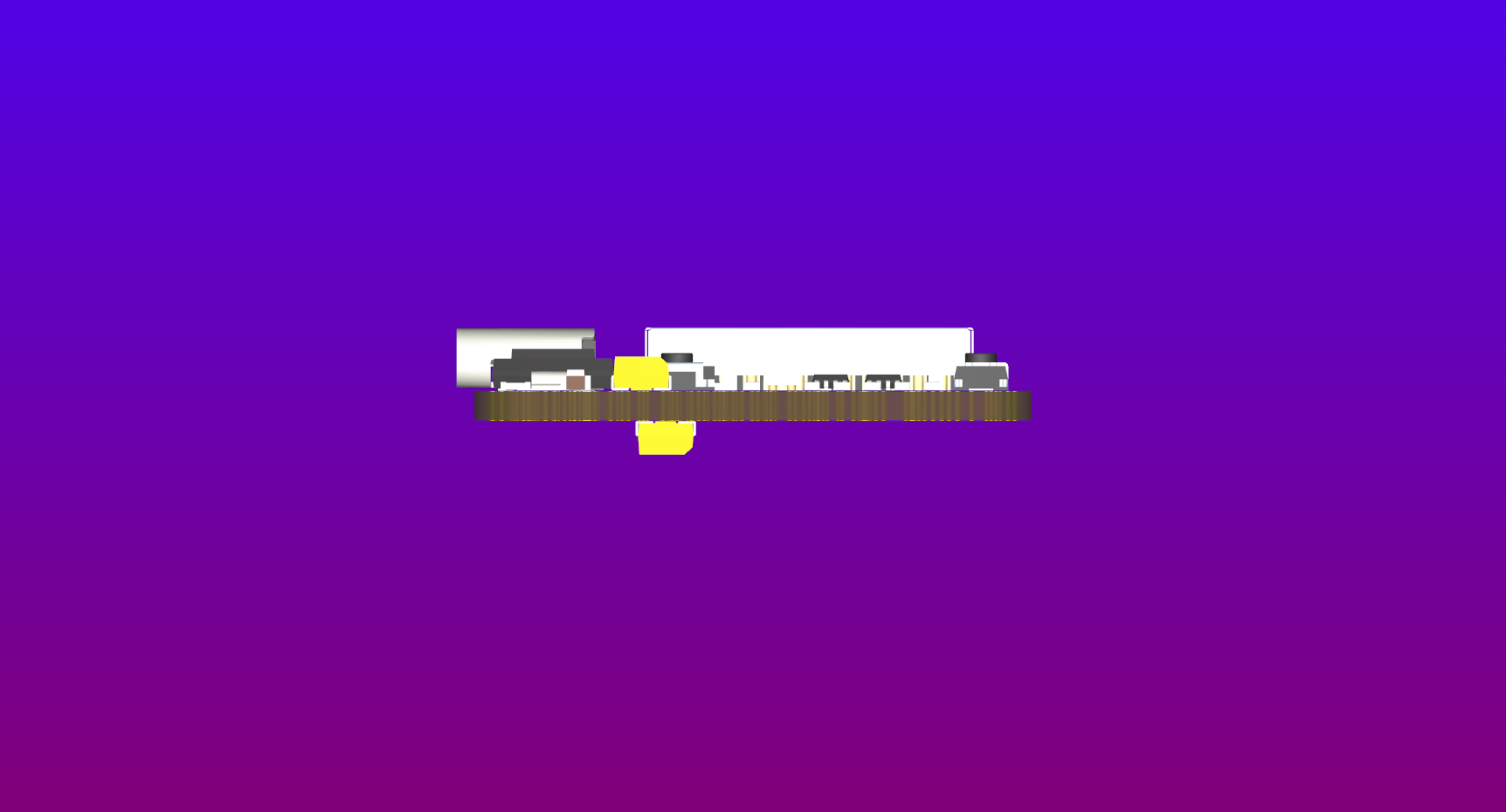

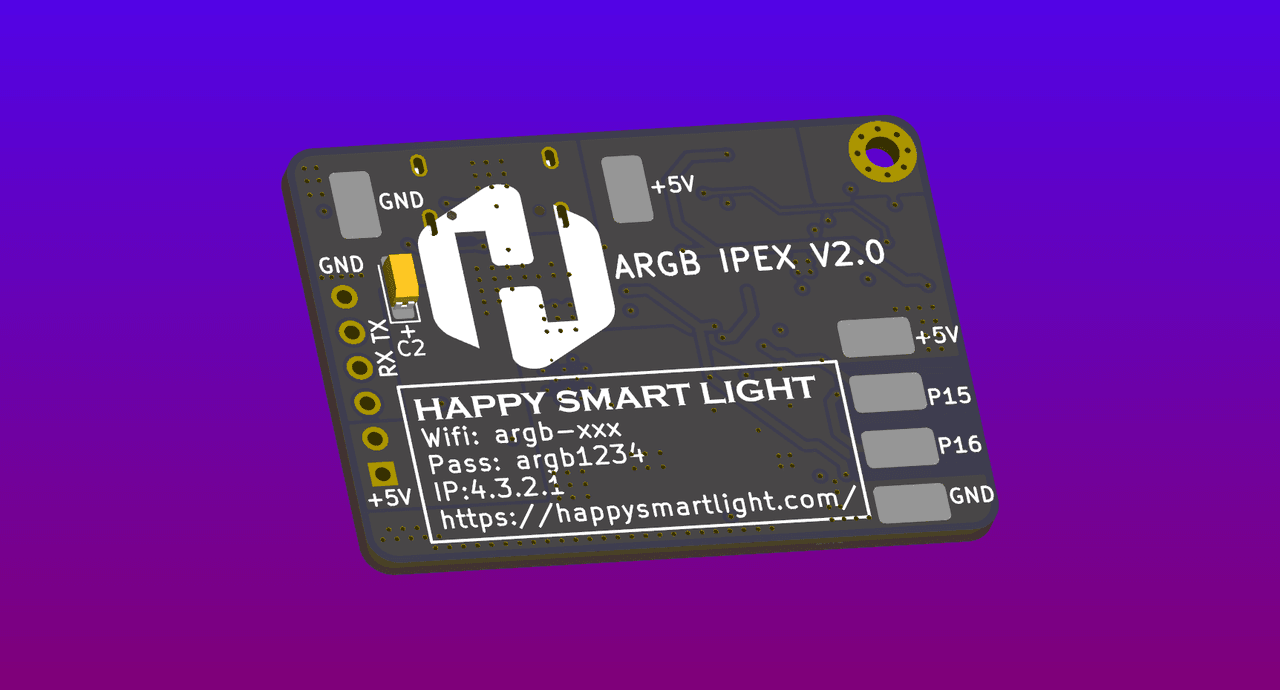

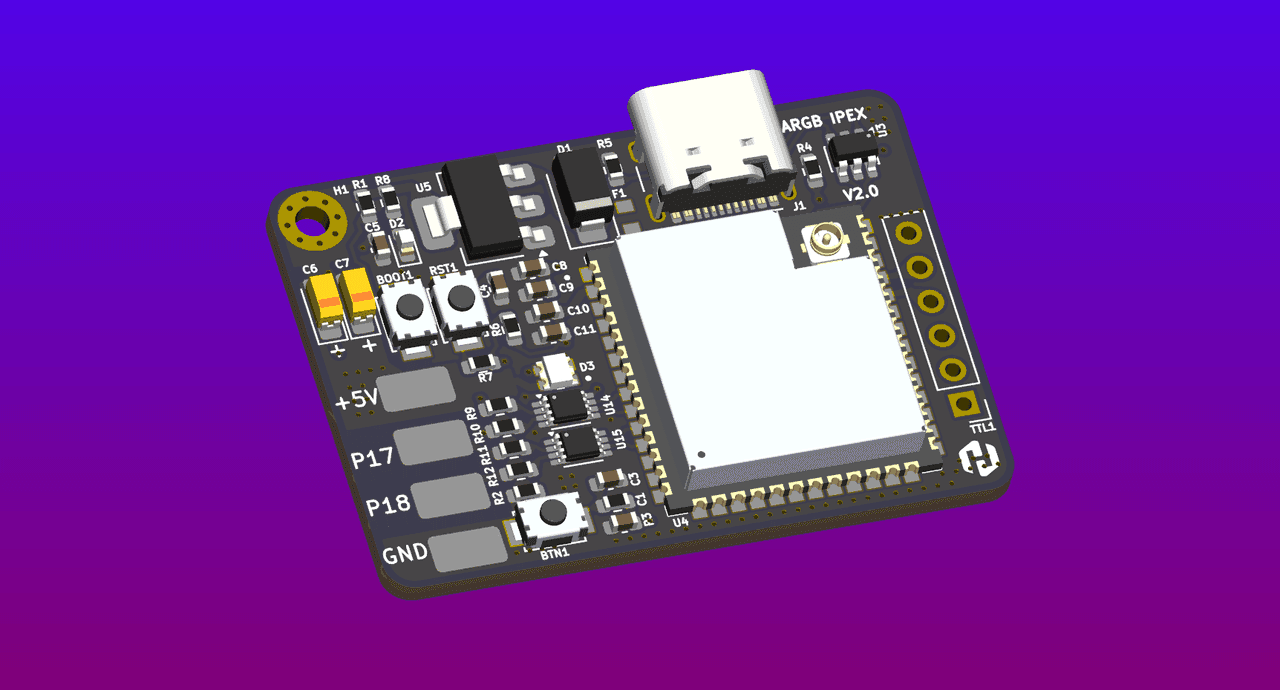

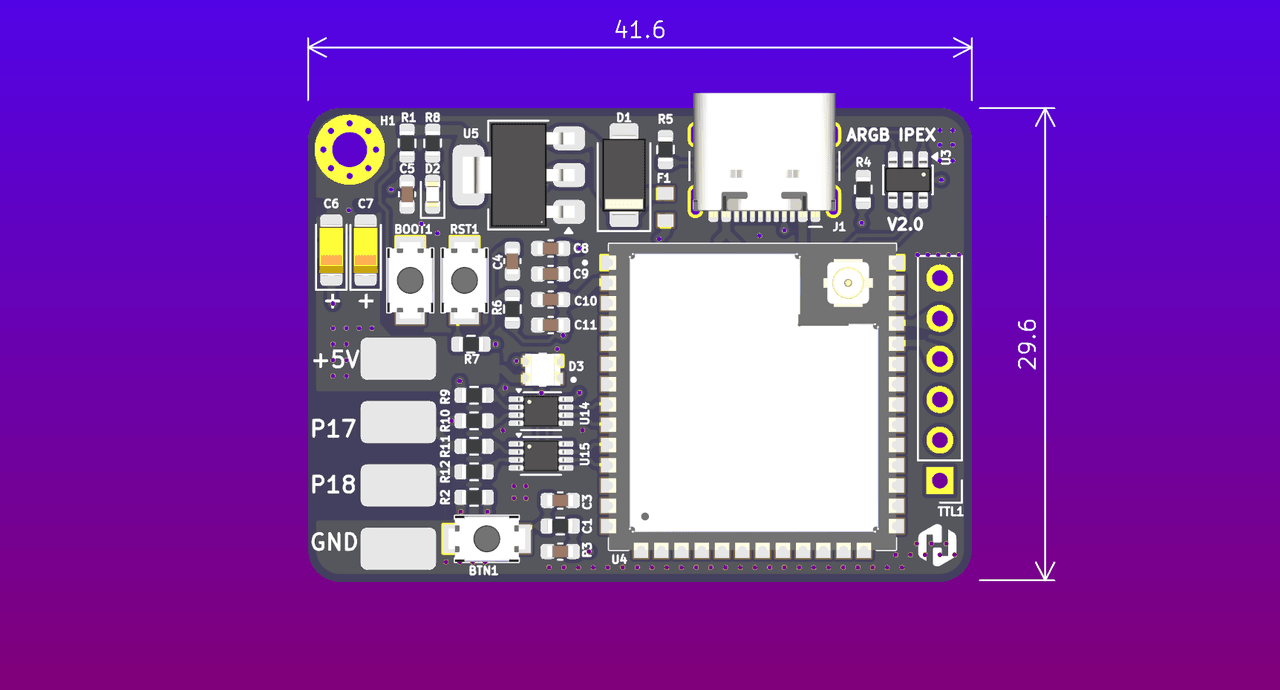

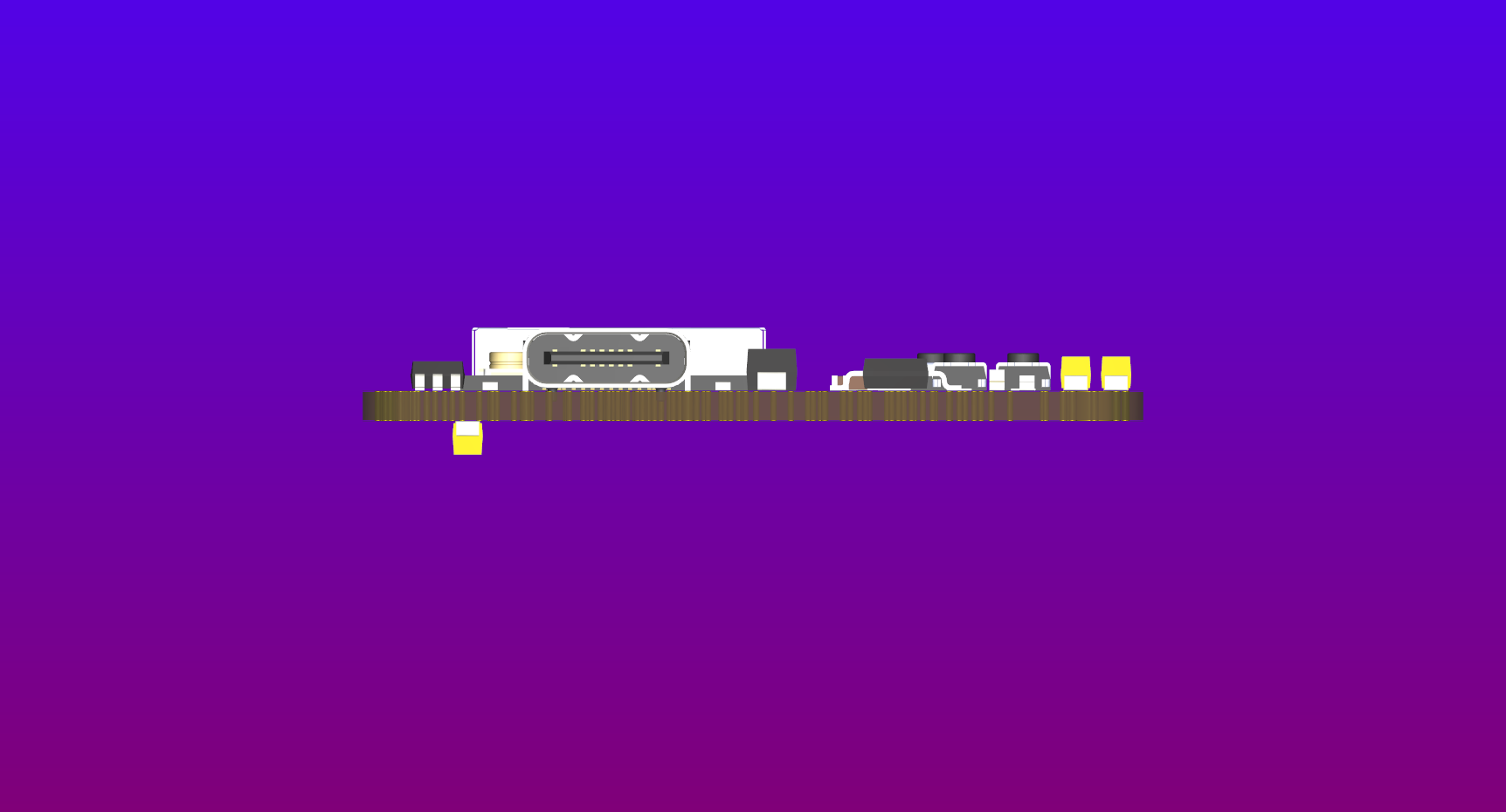

3D MODEL VIEW
Chú ý: Luôn ngắt nguồn điện trước khi hàn gá dải LED để tránh hư hỏng linh kiện.

Thông Số Kỹ Thuật Chi Tiết Bo Mạch

[Danh mục] Thông số Nguồn & Điện áp

Mạch logic 5V, LED đa dải ápMạch hoạt động ở mức 5V, điều khiển được LED ở nhiều dải điện áp DC khác nhau: 5V / 12V / 24V / 48V
Số lượng LED điều khiểnTối ưu vận hành mượt mà 4.000 - 5.000 LED pixel
Khả năng chịu tảiMạch đồng dày chịu tải lớn, gá đồng chịu dòng tải lên tới 30A
Chống chập nguồn đấu nhầm cựcMạch bảo vệ chống chập nguồn khi đấu nhầm cực âm/dương, kết hợp diode chống cắm ngược cực và cầu chì thông minh

[Danh mục] Cổng ra & Bảo vệ tín hiệu

Diode chống dội ngược dòngTrang bị diode chống dội ngược dòng điện cảm ứng từ cuộn LED công suất lớn về MCU
Level Shifter IC chuyên dụngNâng mức tín hiệu lên 5V công nghiệp chuẩn chỉnh trên cả 4 cổng độc lập
Ứng dụng thi công chuyên biệtChuyên dụng thi công Trống LED Matrix, Cờ LED Matrix, các dự án Pixel Matrix mật độ dày

[Danh mục] Bộ nhớ & Khả năng mở rộng (Bản nâng cấp)

Bộ nhớ visual X2Dung lượng lưu trữ tăng gấp đôi, chứa được kịch bản hiệu ứng/visual dài hơn ngay trên thiết bị
Module Ethernet (ETH) tùy chọnKhe cắm gắn thêm module mạng LAN có dây cho kết nối ổn định, độ trễ thấp khi trình chiếu sự kiện lớn
Module thẻ nhớ SD tùy chọnKhe gắn thêm module thẻ nhớ SD để mở rộng dung lượng lưu trữ visual offline
Vị trí hàn nút bấm riêngPad hàn nút nhấn bố trí độc lập, gọn gàng và dễ thao tác hàn, thuận tiện tùy biến
Giám sát nhiệt độ (firmware mới)Phiên bản phần mềm mới của mạch báo nhiệt độ hoạt động theo thời gian thực, giúp theo dõi và vận hành an toàn

Ưu Điểm Cốt Lõi Về Công Nghệ

4 Cổng Ra Chống Dội Ngược

Bảo vệ an toàn tuyệt đối cho vi xử lý trước hiện tượng dòng điện cảm ứng dội ngược từ các cuộn LED công suất lớn, tránh chập cháy.

IC Chuyển Mức Level Shifter

Đảm bảo tín hiệu logic xung 5V vuông vức chuẩn công nghiệp trên cả 4 cổng ra, giúp LED pixel chạy ổn định không bị nhiễu hay chớp sai màu.

Chịu Dòng Tải Cực Cao

Mạch đồng dày chịu tải lớn kết hợp với cầu đấu chịu dòng cao giúp thiết bị gánh được lượng bóng LED matrix khổng lồ mà không bị nóng hay sụt áp.

Bộ Nhớ X2 & Khe Mở Rộng

Bản nâng cấp gấp đôi bộ nhớ để lưu visual dài hơn, đồng thời mở thêm khe cắm module Ethernet (ETH) và module thẻ nhớ SD, kèm vị trí hàn nút bấm riêng dễ thao tác.

Điện Áp Đa Dải & Chống Đấu Nhầm Cực

Mạch chạy ở mức logic 5V nhưng điều khiển được LED ở nhiều dải điện áp DC (5V/12V/24V/48V), tối ưu cho 4.000-5.000 LED pixel. Tích hợp bảo vệ chống chập nguồn khi đấu nhầm cực.

Giám Sát Nhiệt Độ Thời Gian Thực

Phiên bản phần mềm mới của mạch báo nhiệt độ hoạt động theo thời gian thực, giúp theo dõi tình trạng vận hành và đảm bảo an toàn cho công trình.

FIRMWARE CHANGELOG & STABILITY

• v4.1.0-release: Nâng cấp X2 bộ nhớ lưu visual dài hơn, thêm vị trí hàn nút bấm riêng, hỗ trợ module ETH & module thẻ nhớ SD, firmware mới báo nhiệt độ hoạt động và chống chập nguồn khi đấu nhầm cực.

• v4.0.0-release: Phiên bản 4 cổng chuyên dụng cho Matrix & Sự kiện, tích hợp diode chống dội ngược dòng.

• v3.0.0-design: Bản thử nghiệm phần cứng chịu tải 30A liên tục an toàn

Hướng Dẫn Ghép Đấu & Thi Công Cơ Bản (ARGB HSL Standard Workflow)

01

Cấp Nguồn Bộ Phát Sóng

Đảm bảo sóng đã kích hoạt và được kết nối đúng với PC/Laptop/điện thoại. Sóng chưa lên thì chưa tiến hành các bước tiếp theo.

SIGNAL ACTIVE
02

Kiểm Tra Đường Kết Nối

Kiểm tra kết nối LED vào các port LED, các điểm hàn dây tín hiệu và các cực nguồn (+/-) xem đã chính xác và an toàn chưa.

PORT CHECK: OK
03

Cấp Nguồn Mạch LED

Cấp nguồn thiết bị mạch điều khiển LED để khởi chạy hệ thống điều hành trung tâm và sẵn sàng nhận lệnh cấu hình.

DC INPUT ACTIVE ⚡
04

Quét Dò Tìm Thiết Bị

Mở App trên điện thoại hoặc Tool ARGB HSL máy tính để tiến hành quét và dò tìm các thiết bị hiện lên trong danh sách.

HSL NETWORK SCANNING...
05

Cấu Hình Port & Loại LED

Tiến hành cấu hình Port LED, số lượng LED, nguồn, matrix hay strip, có kích hoạt Poi hay không (nếu là mạch mới chưa được cấu hình).

CONFIG SLOTS
06

Timecode & Nạp Chương Trình

Đồng bộ thời gian trình diễn (timecode) và tiến hành nạp kịch bản hoặc chương trình chạy hiệu ứng ánh sáng hoàn chỉnh lên mạch.

RUNNING

Hướng Dẫn Đấu Nối Nguồn Chi Tiết (LED 5V & 12V)

Điện Áp Đa Dải

Mạch điều khiển ARGB LED có khả năng hỗ trợ cả dải đèn LED ARGB 5V và 12V. Tùy thuộc vào loại dải LED của bạn, hãy làm theo hướng dẫn đấu nối tương ứng dưới đây để đảm bảo an toàn phần cứng và tín hiệu truyền tải luôn ổn định nhất.

Kết Nối Mạch Với Dãy LED 5V

Khi sử dụng dãy LED 5V, quá trình đấu nối rất đơn giản vì nguồn cung cấp và điều khiển chỉ cần một loại điện áp 5V.

  • 1.Nguồn điện: Cấp nguồn 5V DC với dòng từ 1A đến 10A tùy vào tổng số lượng LED được sử dụng. Đảm bảo kết nối chân VIN trên bo mạch nối với cực dương (+) của nguồn 5V (V+/5V), chân GND nối với cực âm (-) của nguồn 5V (GND).
  • 2.VLED chung: Vì bo mạch và dãy LED cùng sử dụng nguồn 5V, kết nối trực tiếp chân VLED trên bo mạch với chân V+/5V của nguồn điện để dùng chung cho cả bo mạch và dải LED.
  • 3.Dữ liệu điều khiển: Đấu nối dây DATA từ cổng ra của bo mạch tới chân DATA IN của dãy LED để truyền tín hiệu điều khiển.

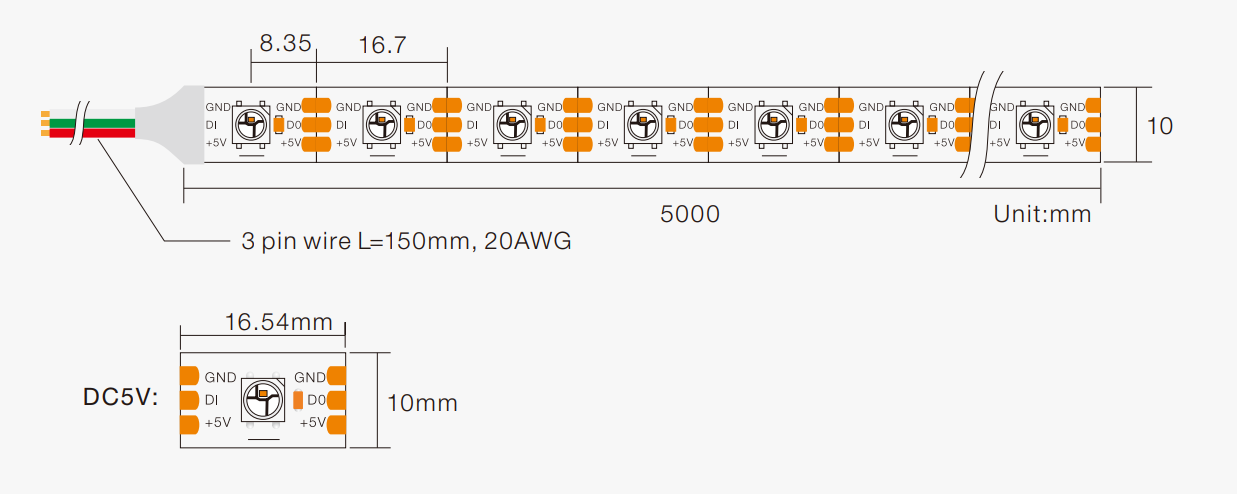

Sơ đồ kết nối LED 5V
Phóng to sơ đồ

Kết Nối Mạch Với Dãy LED 12V

Đối với dãy LED 12V, cần đảm bảo cực âm GND của nguồn điều khiển và GND của dãy LED phải được nối chung.

  • 1.Sử dụng mạch giảm áp (12V xuống 5V): Cấp nguồn 5V cho bo mạch điều khiển thông qua chân VIN và GND. Đầu vào của mạch giảm áp kết nối với nguồn 12V.
  • 2.Nguồn điện dãy LED: Dãy LED 12V được cấp điện trực tiếp từ nguồn 12V. Chân VLED trên bo mạch ARGB HSL để trống (KHÔNG KẾT NỐI).
  • 3.Kết nối chung GND (Rất quan trọng): GND của nguồn 12V, GND của mạch giảm áp, GND của bo mạch điều khiển, và GND của dãy LED đều phải được nối chung với nhau.
  • 4.Dữ liệu điều khiển: Kết nối dây DATA từ cổng ra của bo mạch tới chân DATA IN của dãy LED.

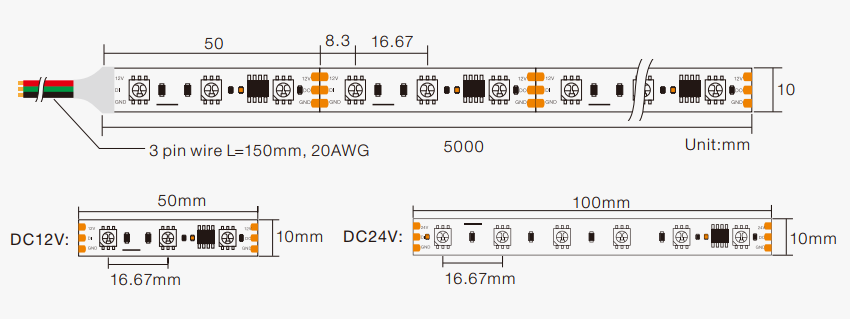

Sơ đồ 12V dùng mạch giảm áp
Phóng to sơ đồ hạ áp
Lưu Ý Kỹ Thuật

⚡ Với LED 12V: Bất kể sử dụng phương án nào, cực âm (GND) của nguồn điều khiển bo mạch và cực âm (GND) của dãy LED bắt buộc phải được nối chung để hệ thống hoạt động ổn định và chính xác.

⚡ Nếu sử dụng mạch giảm áp, đảm bảo mạch giảm áp có khả năng cung cấp đủ dòng 5V cho bo mạch điều khiển.

📝 Ghi chú: Hãy đảm bảo rằng tất cả các dải LED được nối chung GND nếu sử dụng nhiều dãy LED song song.

Sơ Đồ Đấu Nối Tổng Quát Chung (LED 5V & 12V)

Đây là sơ đồ tổng quan mô tả nguyên lý đấu nối chung giữa bo mạch điều khiển và dải LED. Sơ đồ minh họa rõ ràng các đường cấp nguồn dương (V+), đường tín hiệu điều khiển (DATA), và đặc biệt là cách đấu nối cực âm (GND) chung của hệ thống.

💡 Nguyên tắc cốt lõi: Tất cả các cực âm (GND) của nguồn cấp, mạch giảm áp, bo mạch và dải LED phải được nối chung lại với nhau để tạo ra điện thế chuẩn đồng nhất, giúp tín hiệu không bị chớp hay sai màu.

Sơ đồ đấu nối tổng quát 5V & 12V
Phóng to sơ đồ chung
