✨ Hướng Dẫn Sử Dụng Tính Năng POI cho Đạo Cụ Biểu Diễn — Happy Smart Light

Tính năng POI (Persistence of Image) trên sản phẩm của Happy Smart Light (HSL) cho phép hiển thị logo, chữ và hình ảnh khi đạo cụ chuyển động, giúp bài diễn trở nên nổi bật, chuyên nghiệp và ấn tượng hơn.

Bài viết dưới đây sẽ hướng dẫn khách hàng cấu hình LED, kết nối phần cứng và sử dụng phần mềm POI TOOL HSL để tải hình ảnh vào thiết bị.

🔧 Yêu Cầu Phần Cứng & Quy Định Sử Dụng

Số LED tối đa hỗ trợ: 145 LED cho mỗi mặt đạo cụ POI
Bắt buộc sử dụng LED tần số cao chuyên dụng cho POI

LED chuyên dụng - HSL có cung cấp LED

Không hỗ trợ LED loại thường, bao gồm:
- WS2812B
- WS2812

Việc sử dụng sai loại LED có thể gây lỗi hiển thị, méo hình hoặc không đồng bộ khung ảnh.

🧩 Kết Nối LED Với Mạch ARGB IPEX Version 2.0

Đối với mạch ARGB IPEX V2.0, vui lòng đấu nối đúng chân tín hiệu:

P17 → Data (Dữ liệu)
P18 → CLK (Clock / Xung nhịp)

3D PCB LED PIXEL ARGB IPEX V2.0

Khuyến cáo: Sử dụng dây chống nhiễu, hạn chế chiều dài dây để đảm bảo tín hiệu ổn định.

⚙️ Cấu Hình Số Lượng LED & Loại Chip LED

⚙️ Chi tiết cấu Hình

Sau khi kết nối được mạch vào sóng điều khiển.

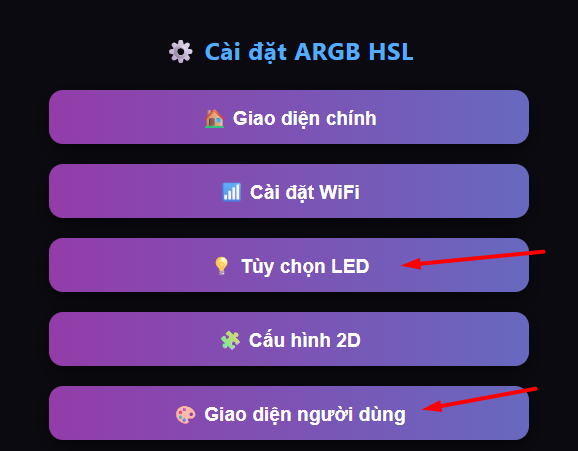

Vào giao diện chọn Cài đặt -> Tùy chọn LED

Tùy chọn cài đặt

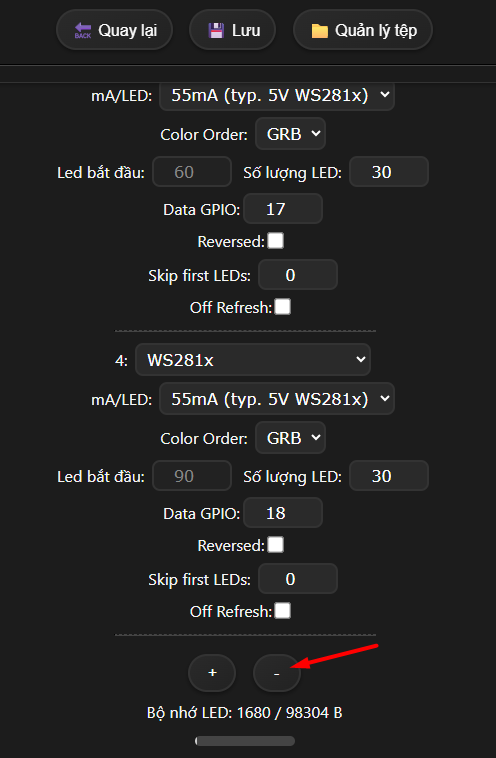

Ở giao diện cài đặt LED, xóa 3 Port Led bằng cách nhấn vào dấu “-“, chỉ để lại 1 Port trên cùng.

Xóa 3 port

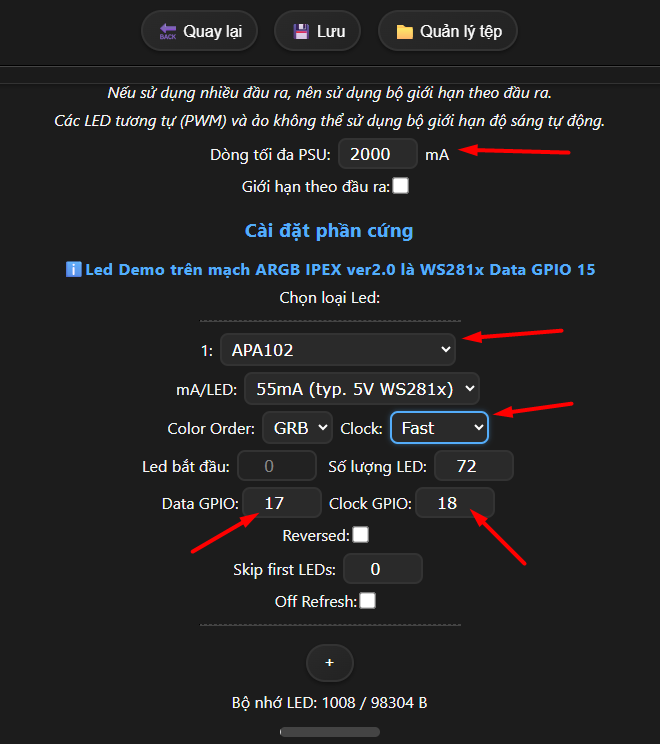

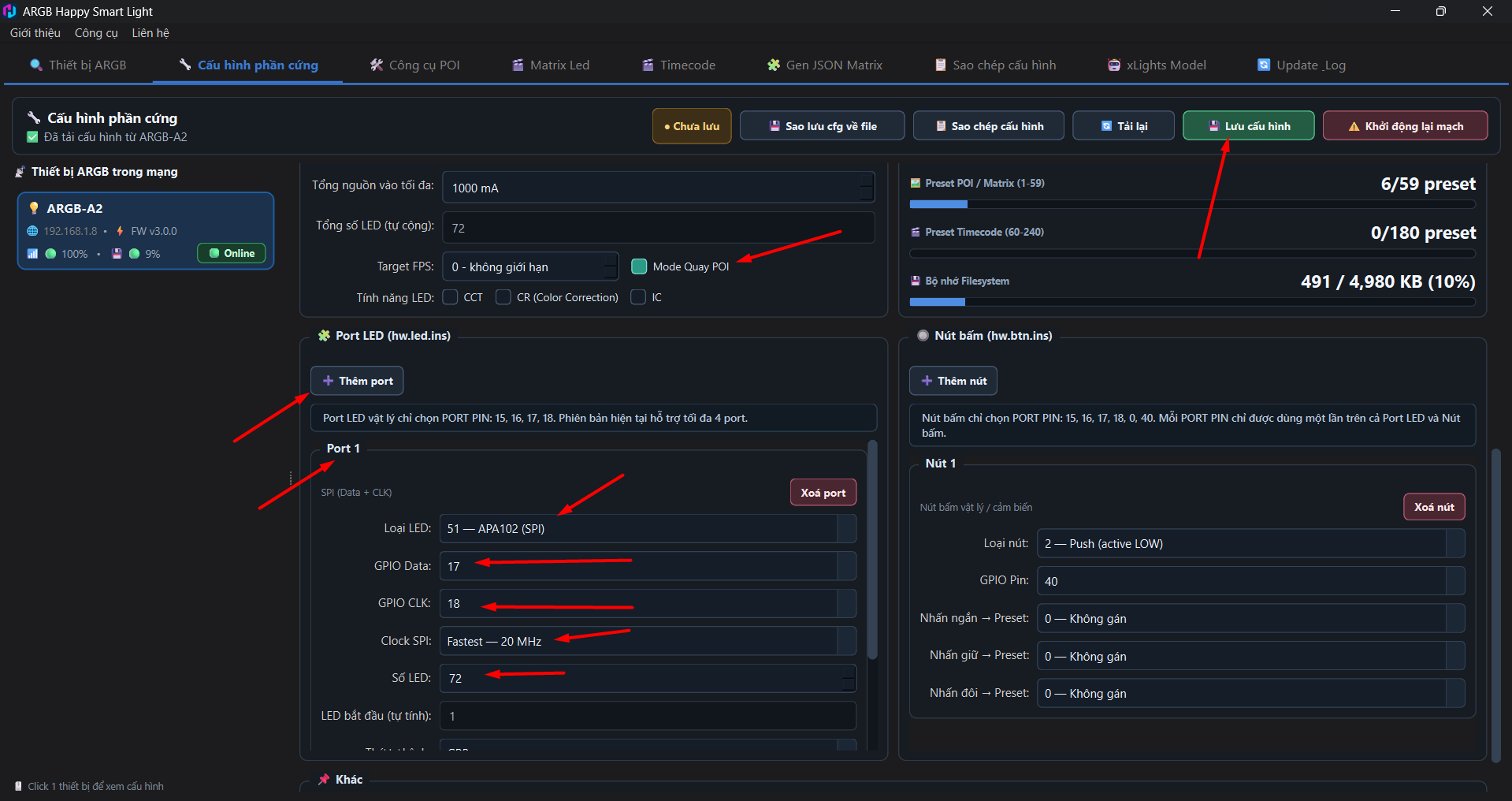

Tiếp theo, cấu hình nguồn điện sử dụng và thuộc tính POI
Đối với mạch ARGB IPEX V2.0, vui lòng đấu nối đúng chân tín hiệu:
P17 → Data (Dữ liệu)
P18 → CLK (Clock / Xung nhịp)
Bấm “Lưu” để lưu lại cấu hình.

Thiết lập LED

Sau khi lưu, bấm “Quay lại” để vào “Giao diện người dùng”

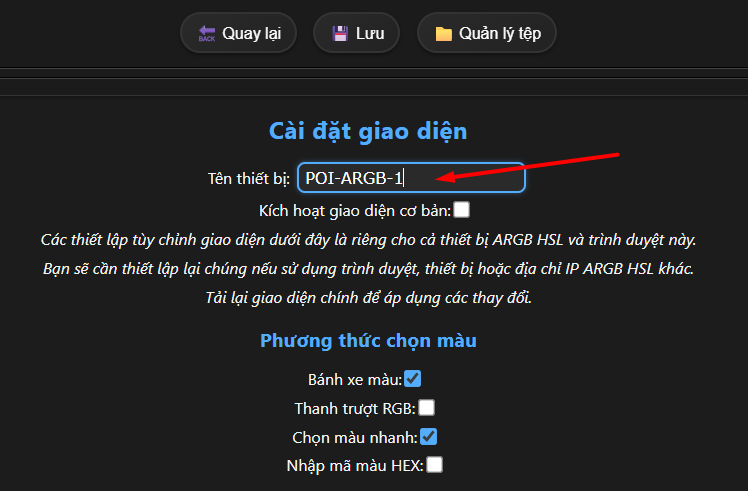

Tiến hành đổi tên thiết bị, việc này không bắt buộc, tuy nhiên giúp chúng ta dễ dàng nhận diện từng thiết bị khi dùng nhiều.

Đổi tên thiết bị

Lưu ý: Việc lưu cấu hình LED sử dụng cho mục đích POI là cài đặt cứng các thuộc tính trong “Tùy Chọn LED”, muốn tùy chỉnh lại buộc chúng ta phải KHÔI PHỤC CÀI ĐẶT GỐC

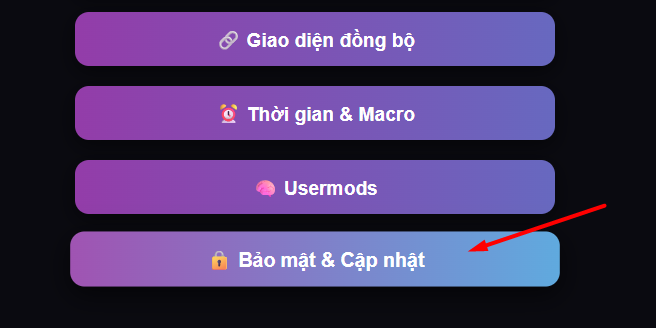

Khôi phục cài đặt gốc – bước 1

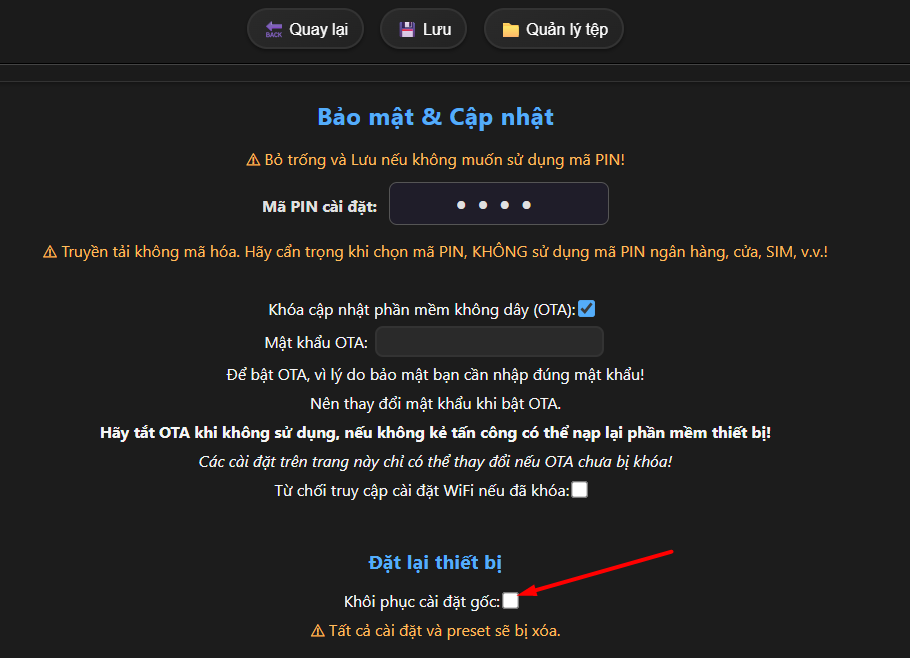

Khôi phục cài đặt gốc – bước 2

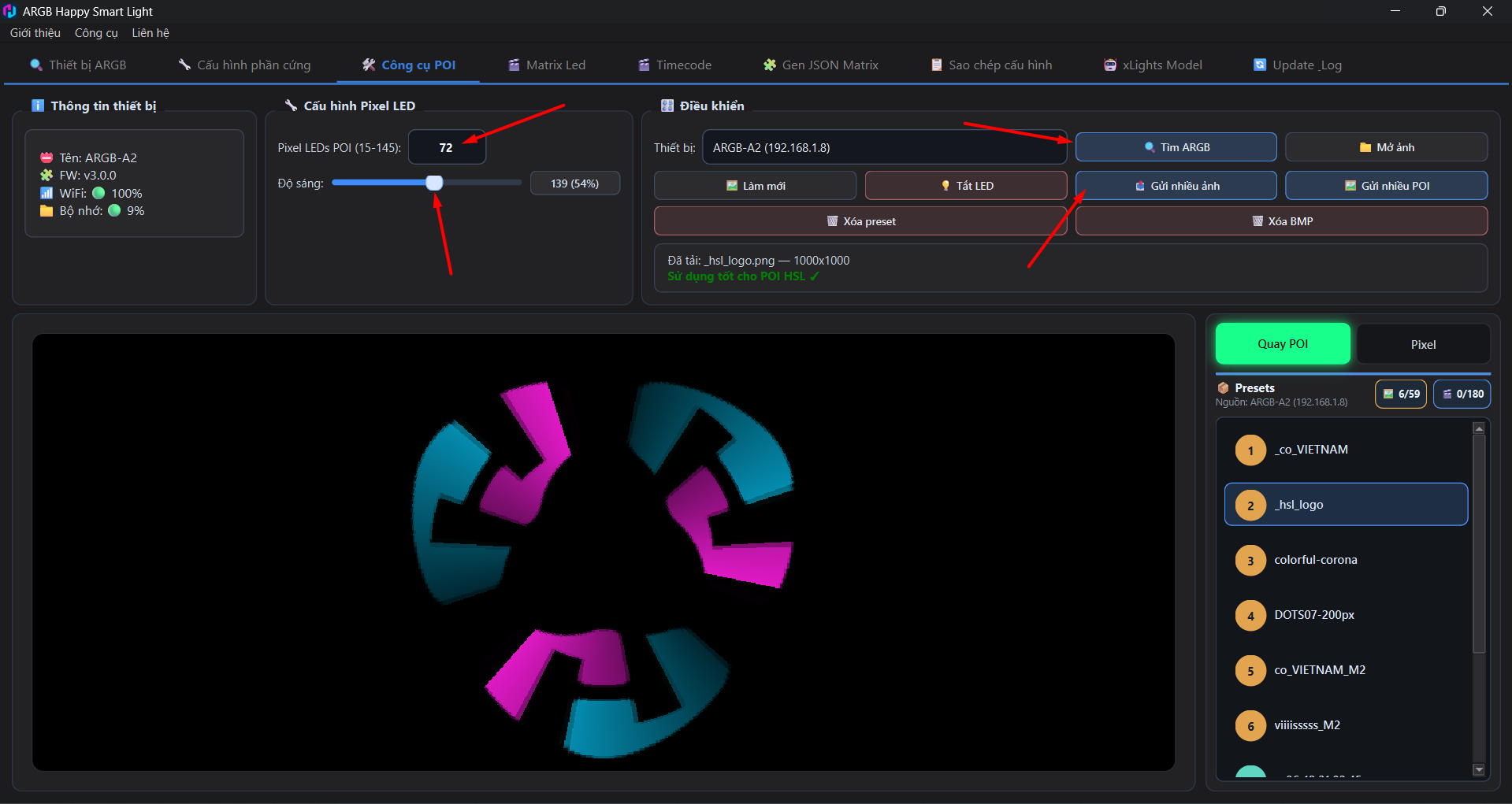

🖼 Thêm Hình Ảnh Logo Bằng Phần Mềm POI TOOL HSL

Sau khi cấu hình phần cứng:

Mở phần mềm POI TOOL HSL
Chọn hình ảnh / logo cần hiển thị
Chuyển đổi sang định dạng POI
Gửi ảnh trực tiếp vào mạch

Hình ảnh sẽ được lưu trong bộ nhớ và có thể phát trong quá trình biểu diễn.

🚀 Tải phẩn mềm Happy Smart Light

🔧 POI TOOL HSL
🎭 Đạo cụ & Trang phục (TimeCode / xLights)
Link Đầy Đủ Download Tất Cả

Giới thiệu POI TOOL HSL

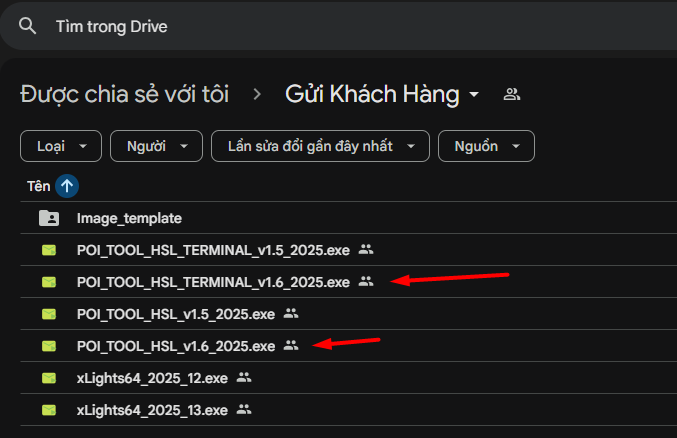

Lựa phiên bản tải về, khuyến khích sử dụng bản Terminal để kiểm tra đầy đủ thông tin hoạt động của mạch và bộ điều khiển.

Lựa chọn phiên bản tải về - KHUYẾN NGHỊ BẢN TEMINAL

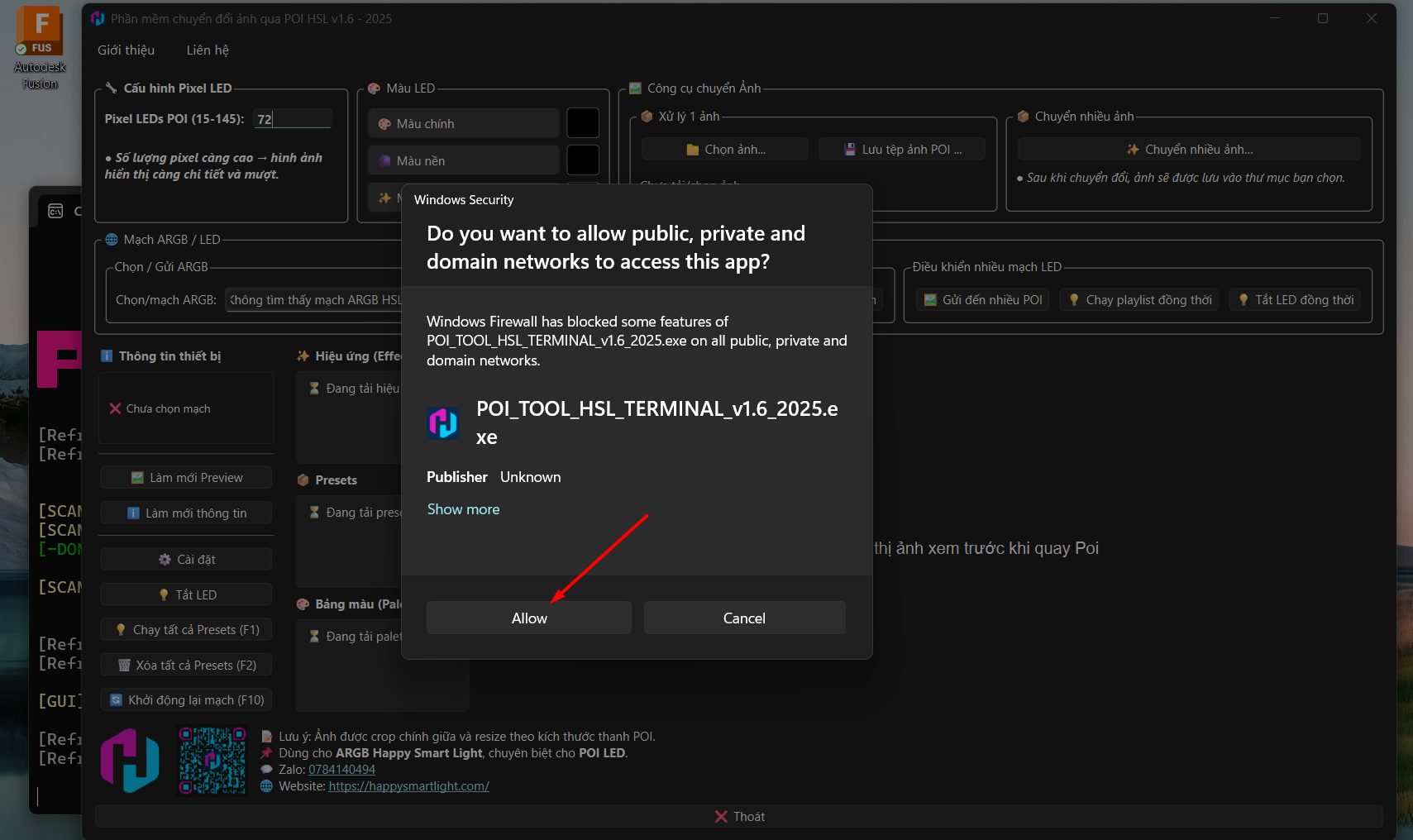

Lần đầu khi mở ứng dụng, hệ thống sẽ hỏi cấp quyền truy cập mạng của ứng dụng. Bấm Cho phép để ứng dụng hoạt động tốt nhất nhé!

Cho phép ứng dụng truy cập mạng

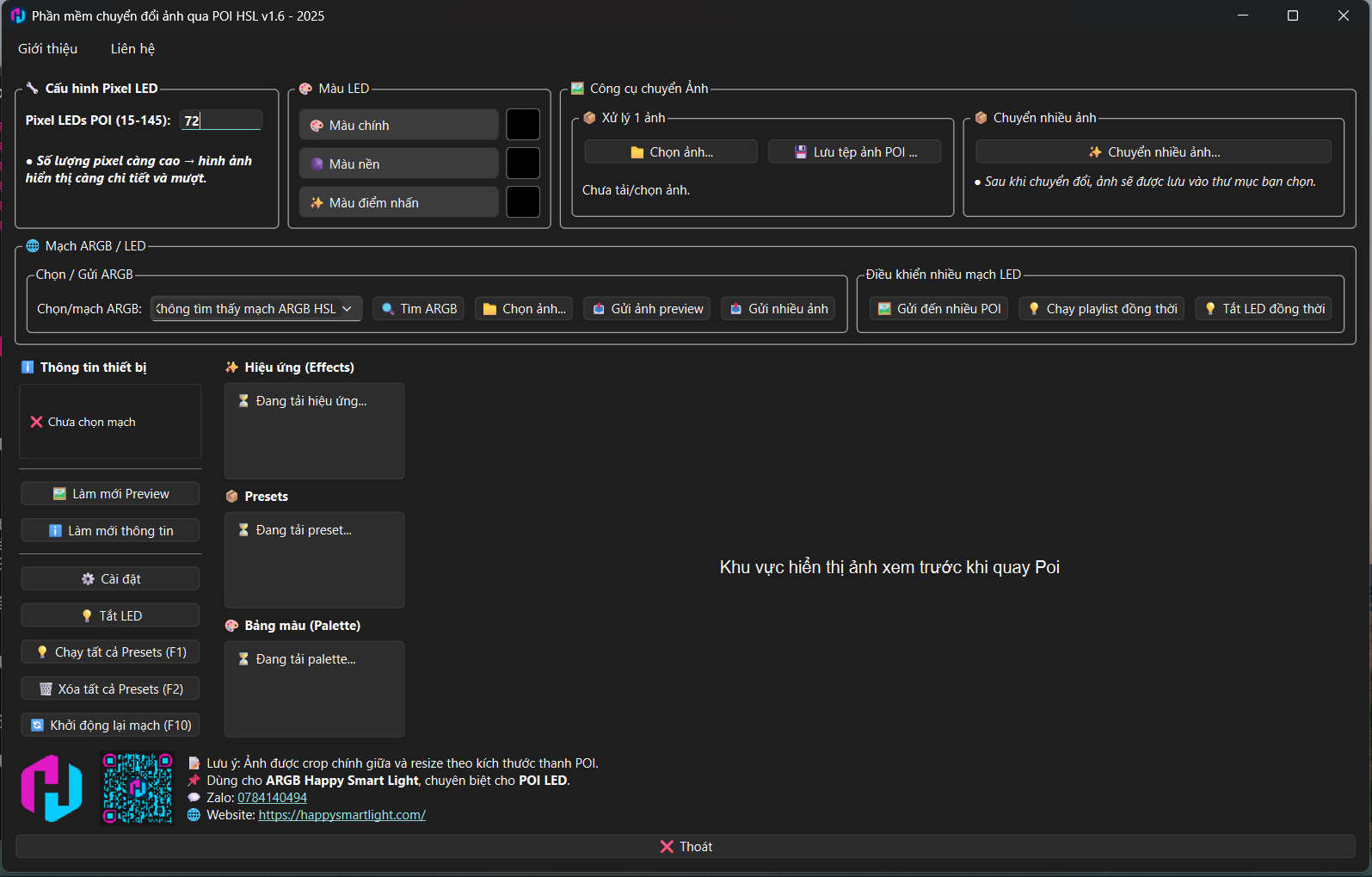

Giao diện của ứng dụng

Giao diện ứng dụng

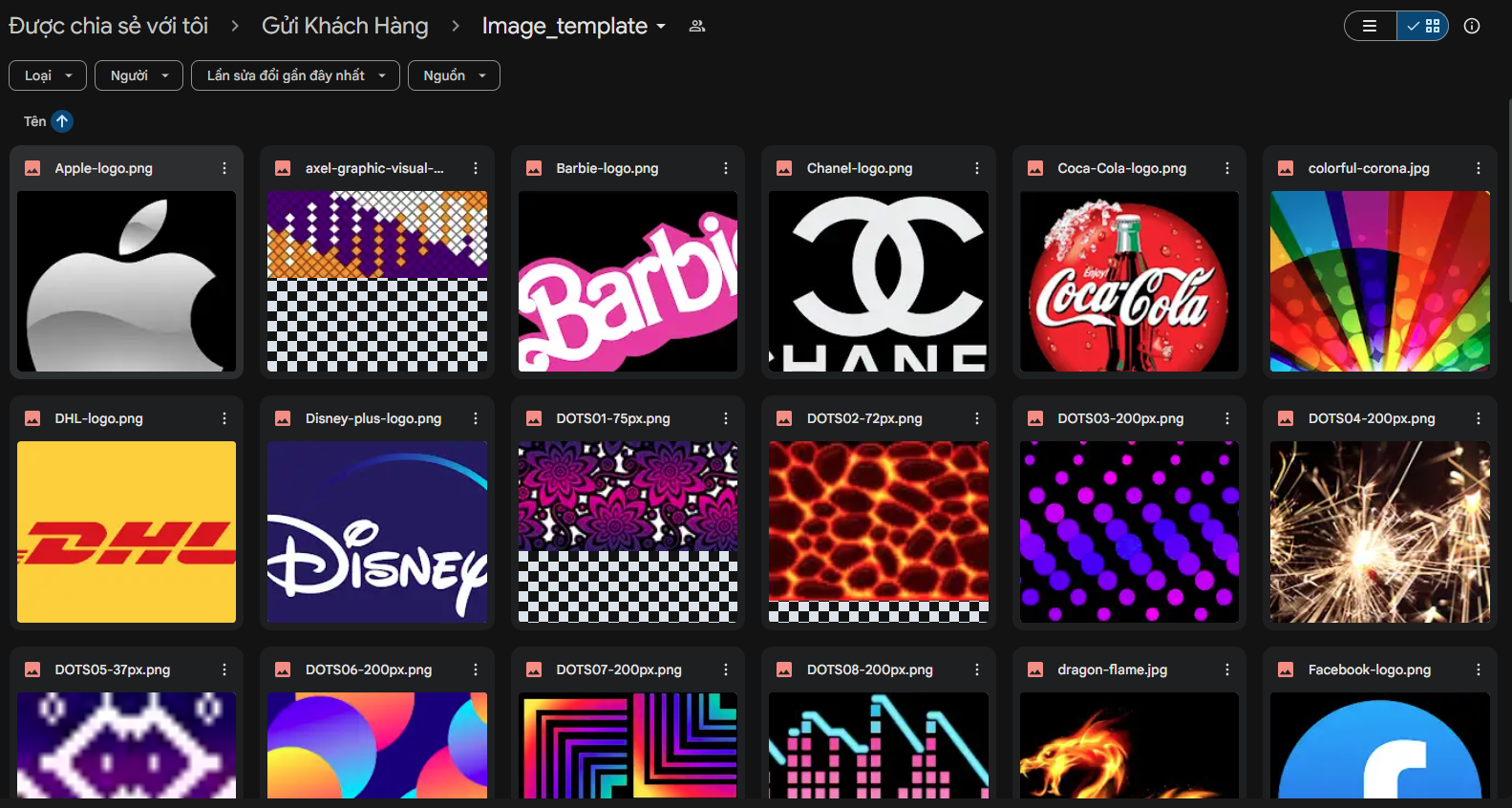

Kho ảnh các bạn có thể tham khảo thử nghiệm

Kho ảnh mẫu

⬇️ Tải / Truy cập kho ảnh

Clip Tiktok thử nghiệm từ nhà HSL

@denthongminhhappy Tool Poi HSL #happysmartlight #poi #argb ♬ Stories 2 - Danilo Stankovic

@denthongminhhappy Xin phép sủ dụng hình ảnh của Lighttoys chạy cho ARGB HSL ạ#happysmartlight #poi #argb ♬ Another Retrospect - DJ BAI

@denthongminhhappy #happysmartlight #poi #argb #led ♬ nhạc nền - Đèn thông minh Happy

📊 Bảng Dung Lượng Ảnh & Số Ảnh Tối Đa Có Thể Lưu

Pixel POI (N×N)	Dung lượng BMP (byte)	Dung lượng (KB)	Số ảnh tối đa (FS 4000KB)
15 × 15	774	~0.76 KB	5,290 ảnh
30 × 30	2,814	~2.75 KB	1,455 ảnh
60 × 60	10,854	~10.6 KB	377 ảnh
72 × 72	15,606	~15.2 KB	262 ảnh
100 × 100	30,054	~29.3 KB	136 ảnh
145 × 145	63,274	~61.8 KB	64 ảnh

Lựa chọn kích thước ảnh phù hợp giúp tối ưu số lượng ảnh lưu trữ.

🎚 Preset & Số Ảnh Có Thể Sử Dụng Trong Một Bài Diễn

Số Preset lưu tối đa: 250 Preset
Tương ứng có thể chạy tối đa 250 ảnh cho một bài diễn
Mỗi Preset = một ảnh hoặc hiệu ứng POI

💡 Khuyến Nghị Sử Dụng

Ưu tiên ảnh độ tương phản cao để hiển thị rõ nét
Hạn chế ảnh quá nhiều chi tiết nhỏ ở độ phân giải cao
Đảm bảo nguồn cấp đủ dòng cho toàn bộ hệ thống LED
Kiểm tra lại cấu hình trước khi biểu diễn

📞 Hỗ Trợ Kỹ Thuật

Nếu cần hỗ trợ cấu hình hoặc giải đáp kỹ thuật, vui lòng liên hệ đội ngũ Happy Smart Light. Chúng tôi luôn sẵn sàng đồng hành cùng khách hàng trong quá trình sử dụng sản phẩm.
