🎉 Chào mừng đến với Bộ Điều Khiển LED ARGB! ✨

📌 Giới thiệu nhanh:

🚀 Các hiệu ứng có thể pha trộn (mix) với nhau nên gần như không giới hạn hiệu ứng mà chỉ phụ thuộc vào sự sáng tạo của người sử dụng mạch.

🚀 Bộ điều khiển mạnh mẽ với khả năng triển khai nhanh chóng, hỗ trợ LED NeoPixel (WS2812B, WS2811, SK6812, …) và các dòng LED SPI như WS2801, APA102!

🔥 Bộ điều khiển V1.1.0

✅ Hỗ trợ IR hồng ngoại, cảm biến nhiệt, cầu chì bảo vệ LED.
✅ 2 ngõ ra LED 3 chân độc lập (hoặc 1 ngõ ra LED 4 chân).
✅ PCB được thiết kế chắc chắn, linh kiện chất lượng cao, lắp ráp hoàn toàn bằng dây chuyền robot tự động.
✅ 2 ngõ ra LED 3 chân độc lập (hoặc 1 ngõ ra LED 4 chân).

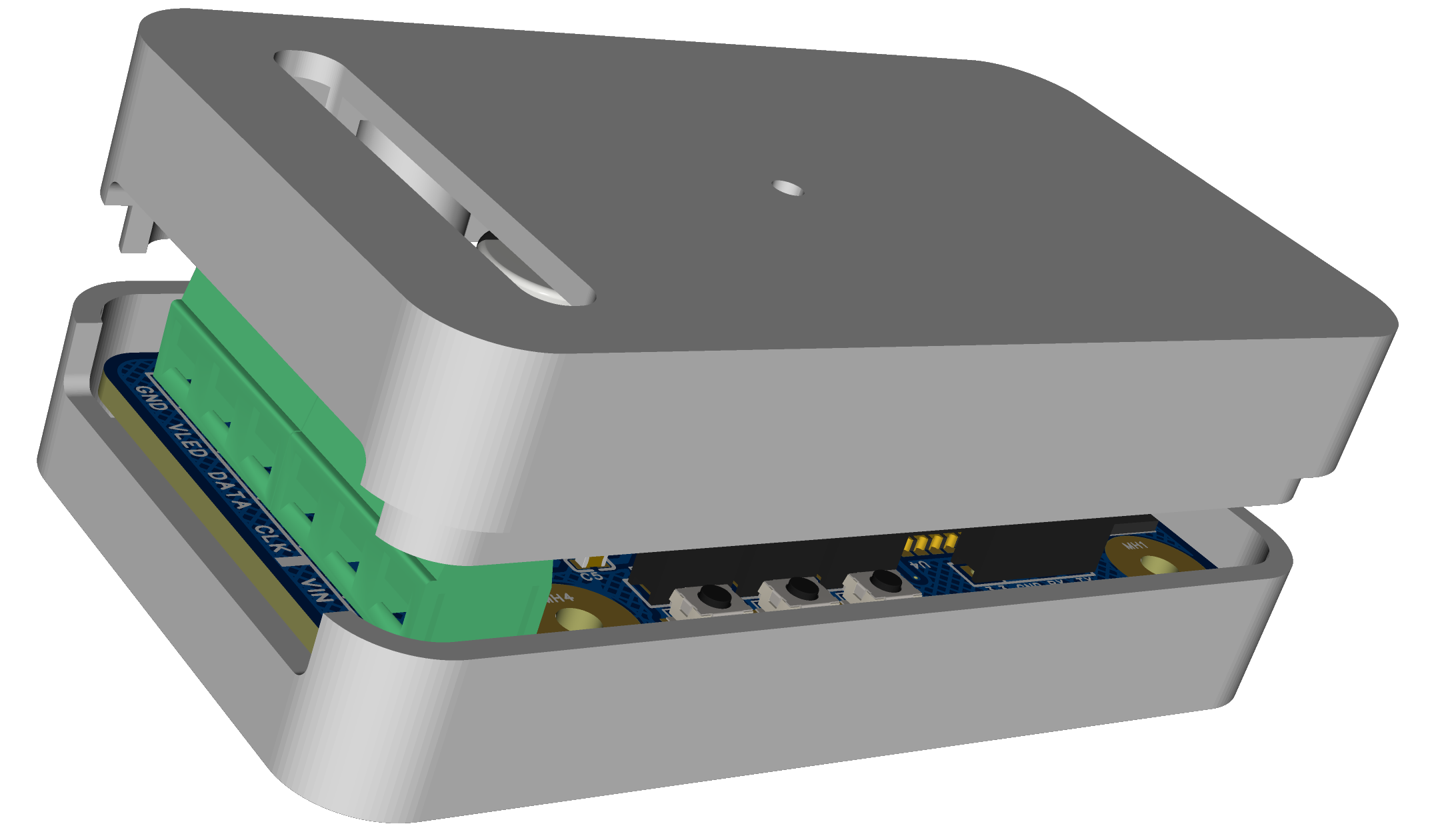

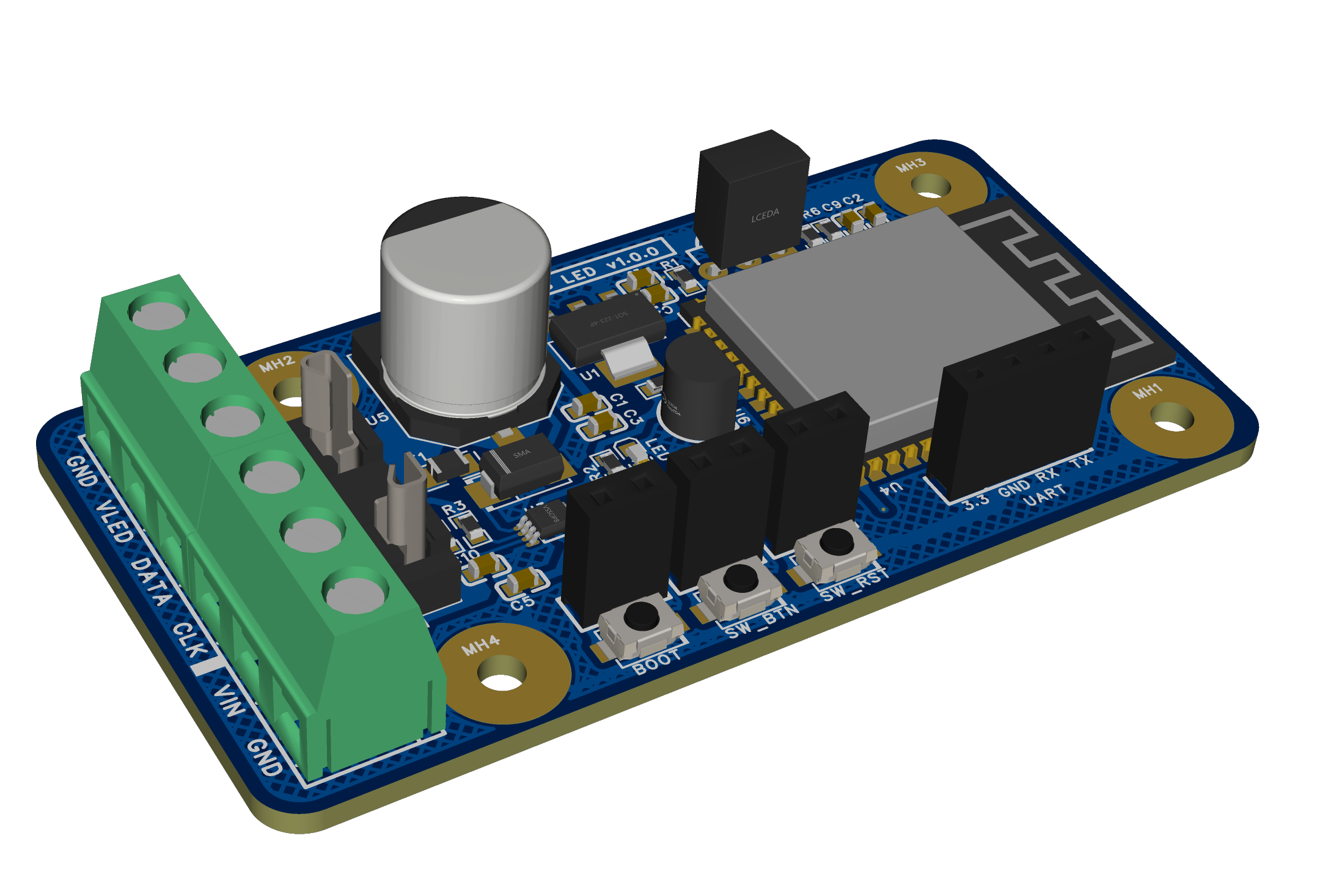

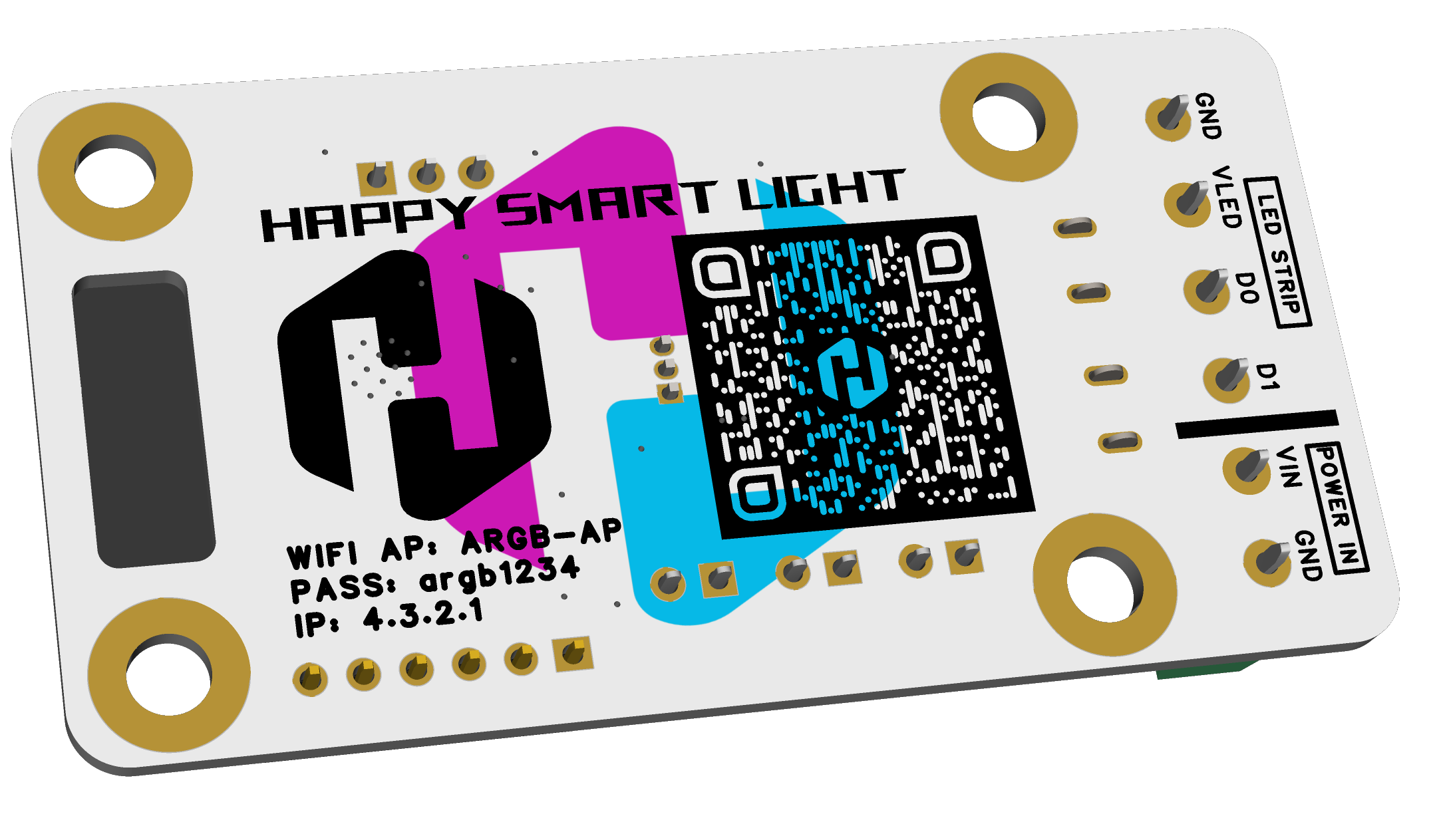

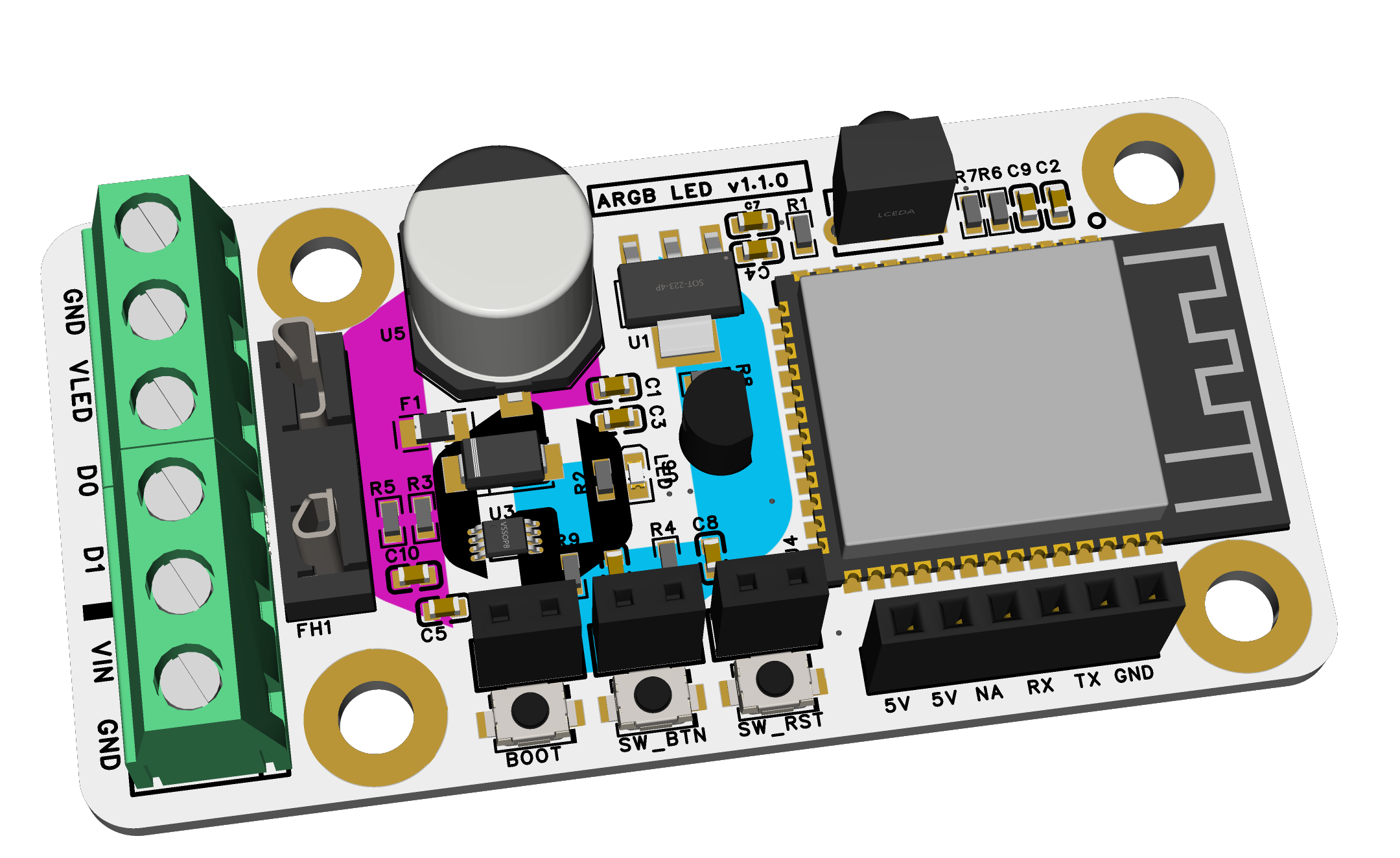

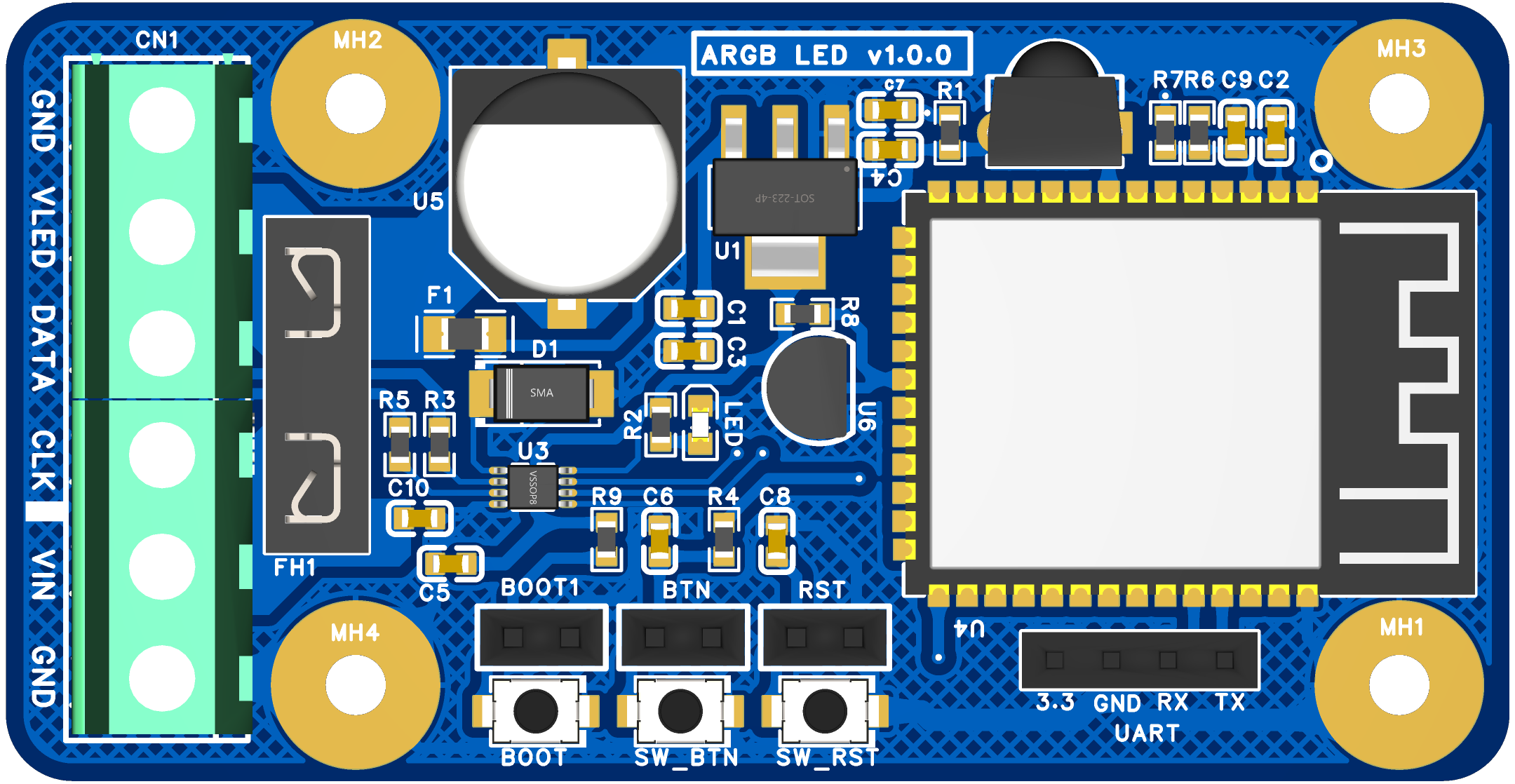

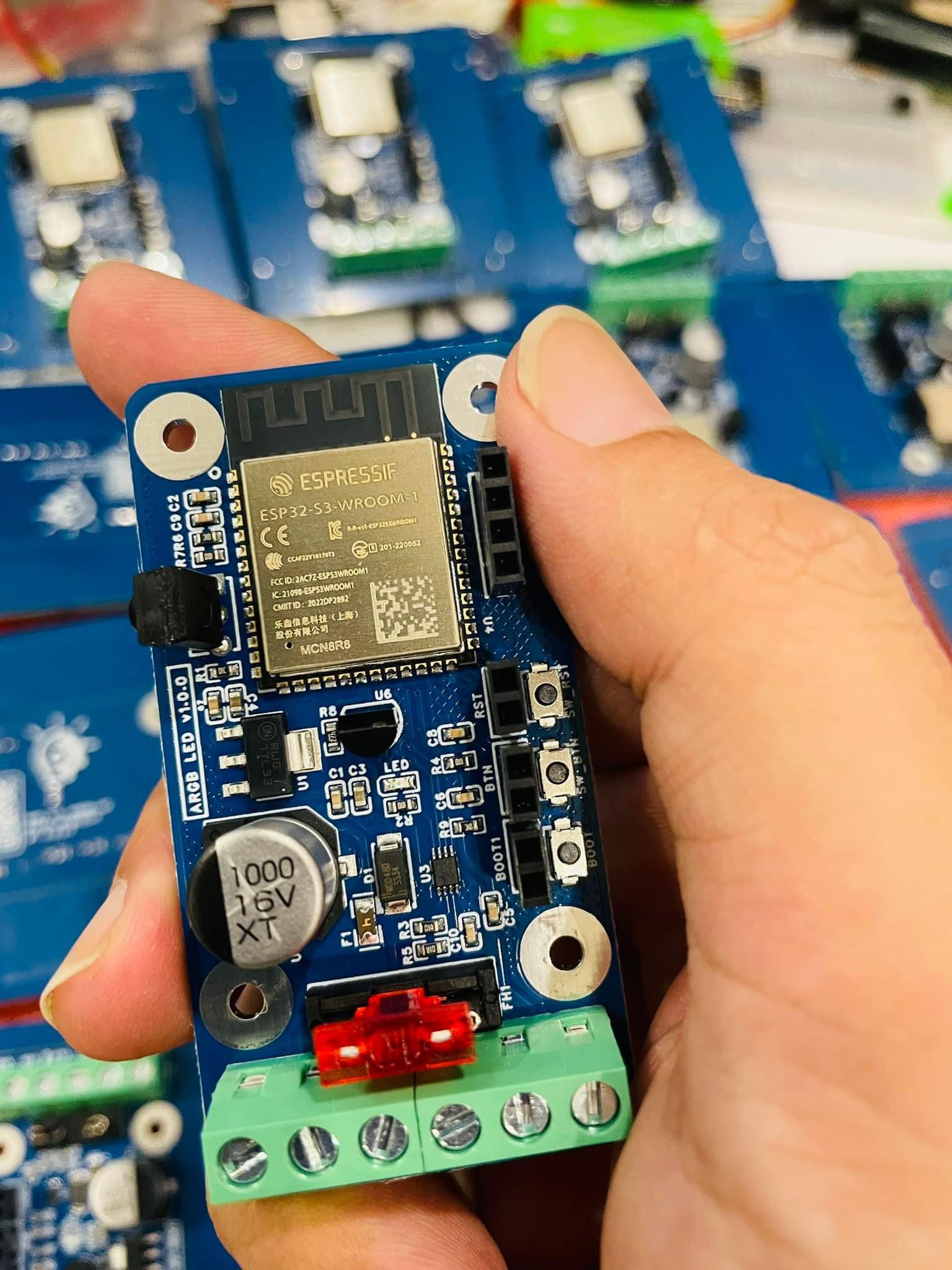

🖼 Hình ảnh PCB V1.1.0:

3D PCB 2
Image 1
Image 2
Image 3
Image 3

🎬🎬🎬 VIDEO 🎬🎬🎬 Kết nối mạch với dãy LED

@denthongminhhappy Hướng dẫn sử dụng mạch ARGB IPEX V1.0.0 #happysmartlight #pixelart #pixel #hsl #LEDPerformance #led #light #ledchayduoi ♬ We Dont Talk(抖音原版) - 珊爷
@denthongminhhappy Chạy chữ trên nền động. Phù hợp những tiệm trà sữa, chè, …#happysmartlight #led #argb ♬ nhạc nền - Đèn thông minh Happy

💡 Các loại chip LED được hỗ trợ

🔗 Danh sách chi tiết các chip LED

📌 SPI 3-wire & SPI 4-wire

SPI 3-wire SPI 4-wire
WS281x APA102
SK6812/WS2814 RGBW LPD8806
TM1814 LPD6803
400kHz P9813
TM1829
UCS8903
UCS8904 RGBW
WS2801

📌 PWM & Các giao thức khác

PWM Khác
WS2811 White On/Off
PWM White DDP RGB (Network)
PWM CCT E1.31 RGB (Network)
PWM RGB Art-Net RGB (Network)
PWM RGBW DDP RGBW (Network)
PWM RGB+CCT
PWM RGB+DCCT

💡 Thông tin chi tiết sản phẩm

Thông tin Chi tiết
Tên sản phẩm Happy Smart Light
Model ARGB_2CH_110
Nguồn cấp VLED (+5V DC)
Số kênh 1 hoặc 2 kênh:
  - 1 kênh: DATA D0 (CLK: D1)
  - 2 kênh: DATA0: D0 (DATA), DATA1: D1 (DATA)
Tải 1000 Led/kênh
Dòng điện tải tối đa 10A Max (Có thể thay đổi cầu chì nếu cần dòng lớn hơn)
Nhiệt độ hoạt động -20°C đến +60°C
Chỉ số bảo vệ IP IP20
Chân kết nối - GND: Nối đất
  - VLED: Nguồn cấp cho đèn (+5V DC)
  - D0/D1: Dữ liệu đầu vào
  - CLK: Xung nhịp đầu vào
Chân kết nối nguồn VIN (VCC = +5V DC) và GND

🎬🎬🎬 VIDEO 🎬🎬🎬 Demo sản phẩm

@denthongminhhappy Resolume điều khiển led Pixel dạng thang led hoặc ma trix led. #hsl #resolume #pixel #led #light ♬ nhạc nền - user00931528601
@denthongminhhappy Led ARGB V2.1.0 #led #dance #lighttoys #leddancer ♬ Epic Cinematic Motivation Trailer - CinematicHub
@denthongminhhappy Happy Smart Light ARGB V1.0.0 #led #argb #happysmartlight #denthongminhhappy ♬ nhạc nền - Đèn thông minh Happy

❓ Hướng Dẫn Sử Dụng

1. Kết Nối Nguồn

  • Kết nối nguồn +5V DC vào chân VLED và GND.

  • Khi nguồn được kết nối chính xác, LED báo nguồn màu đỏ sẽ sáng lên.

  • Nếu LED nguồn không sáng, hãy thực hiện các bước kiểm tra sau:
    1. Kiểm tra bộ cấp nguồn để đảm bảo vẫn hoạt động bình thường.
    2. Xác nhận kết nối đúng chân + và - của nguồn DC với mạch ARGB.
    3. Kiểm tra cầu chì FH1 trên mạch có bị đứt không.
    4. Kiểm tra mạch có phát được WiFi ARGB-AP hoặc điều khiển LED bình thường hay không. Nếu mạch vẫn hoạt động, LED báo nguồn có thể bị hỏng mà không ảnh hưởng đến hiệu suất mạch.
  • Mạch được bảo vệ bằng hai cầu chì:
    • FH1: Bảo vệ quá dòng.
    • F1: Bảo vệ chống đấu ngược cực và chập mạch dây LED.

2. Kết Nối Điều Khiển

  • Đối với 1 kênh: Kết nối chân DATA với IO16 và CLK với IO43. (tùy phiên bản)
  • Đối với 2 kênh: Kết nối DATA1 với IO16 và DATA2 với IO43. (tùy phiên bản)

3. Kiểm Tra Tải

Đảm bảo tổng số LED không vượt quá 1000 LED mỗi kênh. (tùy phiên bản)

4. Kiểm Tra Nhiệt Độ Hoạt Động

Thiết bị hoạt động tốt trong khoảng nhiệt độ từ -20°C đến +60°C.

5. Chỉ Số Bảo Vệ IP

Với chỉ số IP20, thiết bị không có khả năng chống nước, cần tránh lắp đặt tại các khu vực ẩm ướt.

🗒️ Lưu Ý
  • Dòng điện tải tối đa 10A: Để sử dụng dòng điện lớn hơn, hãy thay thế cầu chì FH1 với cầu chì có dòng định mức phù hợp, tối đa là 65A.
  • Đảm bảo kết nối đúng nguồn +5V DC để tránh gây hư hại thiết bị.

❓ Hướng dẫn kết nối chi tiết

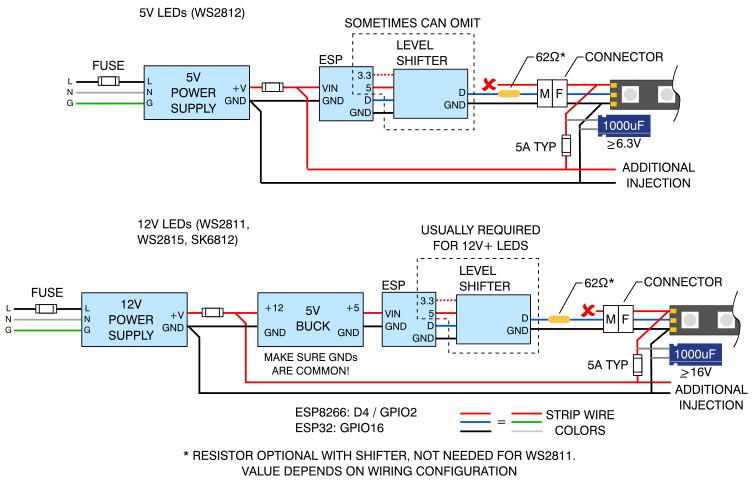

Mạch điều khiển ARGB LED có khả năng hỗ trợ cả dãy đèn LED ARGB 5V và 12V. Dưới đây là hướng dẫn chi tiết và hai phương án kết nối khi sử dụng LED 12V.

⚡ Kết nối mạch với dãy LED 5V

Khi sử dụng dãy LED 5V, quá trình đấu nối rất đơn giản vì nguồn cung cấp và điều khiển chỉ cần một loại điện áp. Cụ thể:

  1. Nguồn điện: Cấp nguồn 5V DC với dòng từ 1A đến 10A tùy vào tổng số lượng LED được sử dụng. Đảm bảo kết nối:
    • Chân VIN trên bo mạch nối với cực dương(+) của nguồn 5V (V+/5V).
    • Chân GND nối với cực âm(-) của nguồn 5V (GND).

  2. VLED: Vì bo mạch và dãy LED cùng sử dụng nguồn 5V, bạn có thể kết nối trực tiếp chân VLED trên bo mạch với chân V+/5V của nguồn điện. Điều này giúp nguồn 5V dùng chung cho cả bo mạch điều khiển và dãy LED.

  3. Dữ liệu điều khiển: Đấu nối dây DATA từ bo mạch tới chân DATA IN của dãy LED để truyền tín hiệu điều khiển màu sắc.


⚡ Kết nối mạch với dãy LED 12V

Đối với dãy LED 12V, cần đảm bảo rằng GND của nguồn cấp cho bo mạch điều khiển và GND của dãy LED phải được nối chung để đảm bảo sự ổn định của hệ thống.

⚡ Sử dụng mạch giảm áp từ 12V xuống 5V

  1. Mạch giảm áp: Sử dụng mạch giảm áp từ 12V xuống 5V để cấp nguồn cho bo mạch điều khiển.
    • Đầu vào của mạch giảm áp kết nối với nguồn 12V.
    • Đầu ra của mạch giảm áp cấp nguồn 5V cho bo mạch điều khiển thông qua chân VIN và GND.
  2. Nguồn điện cho dãy LED:
    • Dãy LED 12V được cấp điện trực tiếp từ nguồn 12V.
    • Chân VLED trên bo mạch ARGB HSL vẫn bỏ trống - KHÔNG KẾT NỐI.

  3. Kết nối chung GND: Cần đảm bảo rằng GND của nguồn 12V, GND của mạch giảm áp, GND của bo mạch điều khiển, và GND của dãy LED đều được nối chung để tránh gây ra các vấn đề về xung điện và tín hiệu điều khiển.

  4. Dữ liệu điều khiển: Như thường lệ, kết nối dây DATA từ bo mạch tới chân DATA IN của dãy LED để truyền tín hiệu điều khiển.

🗒️ Lưu ý kỹ thuật

  • Với LED 12V, bất kể sử dụng phương án nào, GND của nguồn điều khiển bo mạch và GND của dãy LED phải được nối chung để hệ thống hoạt động ổn định và chính xác.
  • Nếu sử dụng mạch giảm áp, đảm bảo mạch giảm áp có khả năng cung cấp đủ dòng 5V cho bo mạch điều khiển.

Note: Hãy đãm bảo rằng tất cả các dây led được nối chung GND nếu sử dụng nhiều dây led

connectionsA

⚙️ Tính năng nổi bật

✅ 180+ hiệu ứng đặc biệt với thư viện WS2812FX.
✅ FastLED hỗ trợ 50 bảng màu sinh động.
✅ Phân đoạn LED linh hoạt – tạo hiệu ứng riêng cho từng phần.
✅ Kết nối WiFi thông minh, quản lý từ xa.
✅ Hỗ trợ 2 ngõ ra LED – tối đa 1000 LED mỗi đầu ra. (tùy phiên bản)
✅ Lưu trữ đến 250 Preset – dễ dàng chuyển đổi giữa các hiệu ứng.
✅ Tích hợp API, MQTT, HTTP, UDP.
✅ Hỗ trợ cập nhật OTA – bảo mật bằng mật khẩu.
✅ Chức năng đèn ngủ – giảm độ sáng tự động.
✅ Đồng hồ LED Analog & Cronixie.
✅ Tự động giới hạn độ sáng – bảo vệ thiết bị.

📢 Giá mạch điều khiển: 649.000đ/mạch (đã bao gồm VAT - và tùy thời điểm)
✅ Khuyến khích dùng 2 mạch trở lên để lập trình hiệu ứng đồng bộ

🎛 Ứng dụng điều khiển

🖥 Trên PC/Laptop:

📱 Trên Smartphone:

⚡ Phần mềm tùy chọn:

  • 🔥 xLights – lập trình LED chuyên nghiệp.
  • 🔥 Jinx! – điều khiển LED ma trận.
  • 🔥 LedFx – LED nhấp nháy theo nhạc.
  • 🔥 Hyperion – hiệu ứng Ambilight cho TV.

🔗 Danh sách phần mềm đầy đủ

💡 Các Chuẩn Kết Nối ARGB Có Thể Sử Dụng

✌️ Happy Smart Light – bangnguyendev
